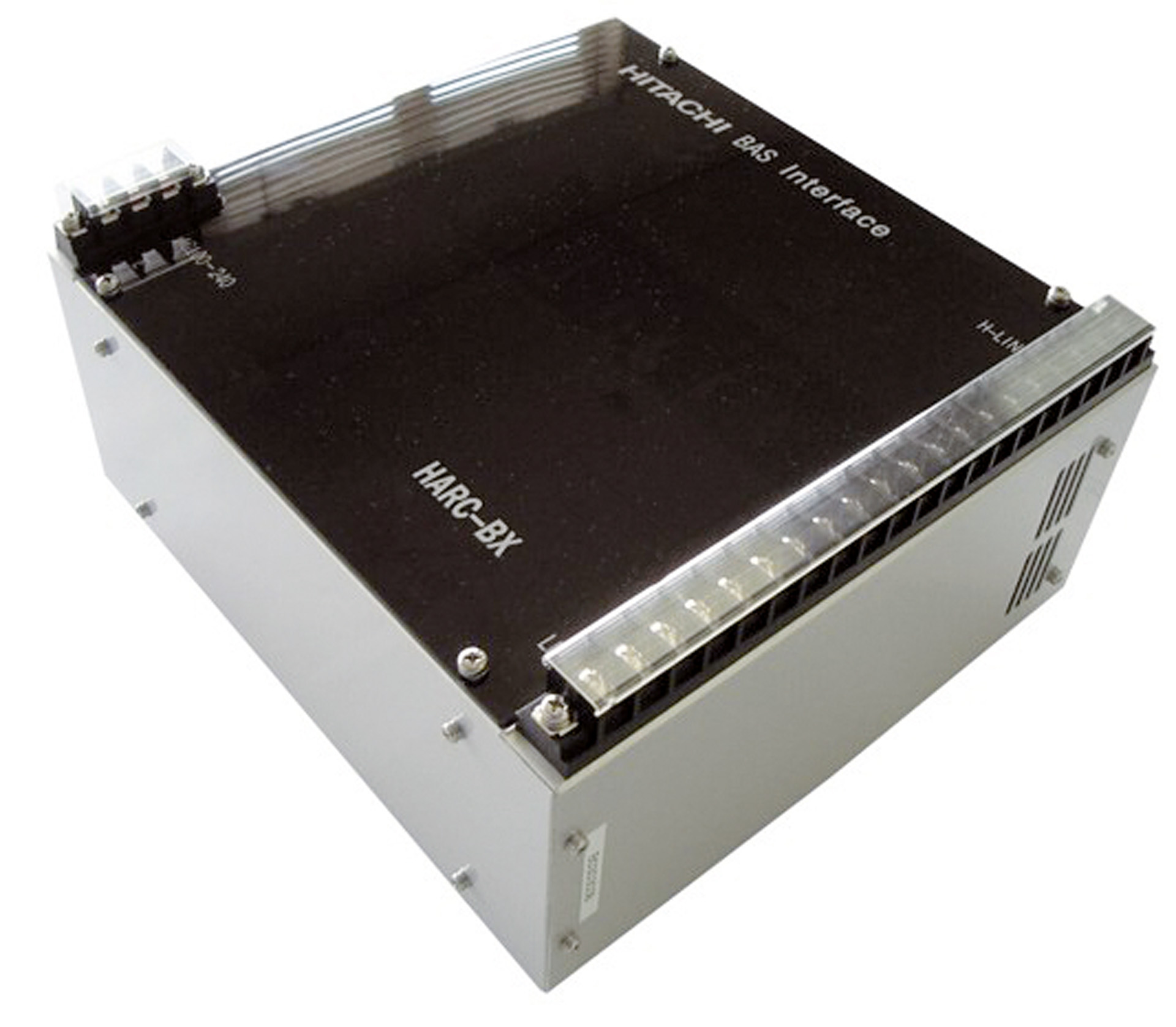

Das Modul ermöglicht die Zentralsteuerung und Überwachung von bis zu 64 Inneneinheiten über LON Works, die an einem Hitachi Kommunikationsnetzwerk (H-Link) angeschlossen sind. Das System besitzt 8 Einschubkarten. Je Einschubkarte können bis zu 8 Inneneinheiten verwaltet werden, die an einem H-Link angeschlossen sind (max. ein H-Link pro Karte). Das Modul wird einfach in den H-Link eingebunden. Die Montage erfolgt im Innenbereich an der Wand und benötigt eine zusätzliche Spannungsversorgung von 230V/50Hz. Das Gehäuse besteht aus Aluminium und Kunststoff.
Es ist vorgeschrieben, dass an jeder Inneneinheit eine Kabelfernbedienung angeschlossen ist. Die Varianten A oder B können bei Bedarf eingespielt werden.
Die Einbindung an den H-Link kann an jeder beliebigen Stelle erfolgen.
Variante Standard (bis 64 Inneneinheiten)
Steuerfunktionen: - Ein / Aus - Betriebsart - Temperatur - Alles Ein / Aus Anzeigefunktionen: - Ein / Aus (Ist) - Betriebsart (Ist) - Temperatur (Ist) - Kühlung aktiv (Ist) - Alarm Variante A (bis 64 Inneneinheiten)
Steuerfunktionen: - Ein / Aus - Betriebsart - Temperatur - Lüfterstufe - Fernbedienung sperren - Alles Ein / Aus Anzeigefunktionen: - Ein / Aus (Ist) - Raumtemperatur - Alarm Variante B (bis 32 Inneneinheiten) Steuerfunktionen: - Ein / Aus - Betriebsart - Temperatur - Lüfterstufe - Ausblasflügel Stellung - Fernbedienung sperren - Alles Ein / Aus Anzeigefunktionen: - Ein / Aus (Ist) - Betriebsart (Ist) - Temperatur (Ist) - Lüfterstufe (Ist) - Ausblasflügel Stellung - Alarm - Temperaturen (Eintritt/Austritt/ Außenluft)
Abmessung (HxBxT): 285 x 240 x 129 mm Spannung: 230V / 50Hz Leistungsaufnahme (max.): 30W Gewicht: 2,3 kg Einsatzgrenzen: Temperatur 0 ~ 45°C Luftfeuchte 20 ~ 85% Daten zu Lonworks Protokoll: Lon Talk Protokoll Zugang: Predicted persistent CSMA/CD System” Kodiertes System: Manchester-Differenzialcode Übertragung: 78.000 Bps Kabellänge max: 500m
