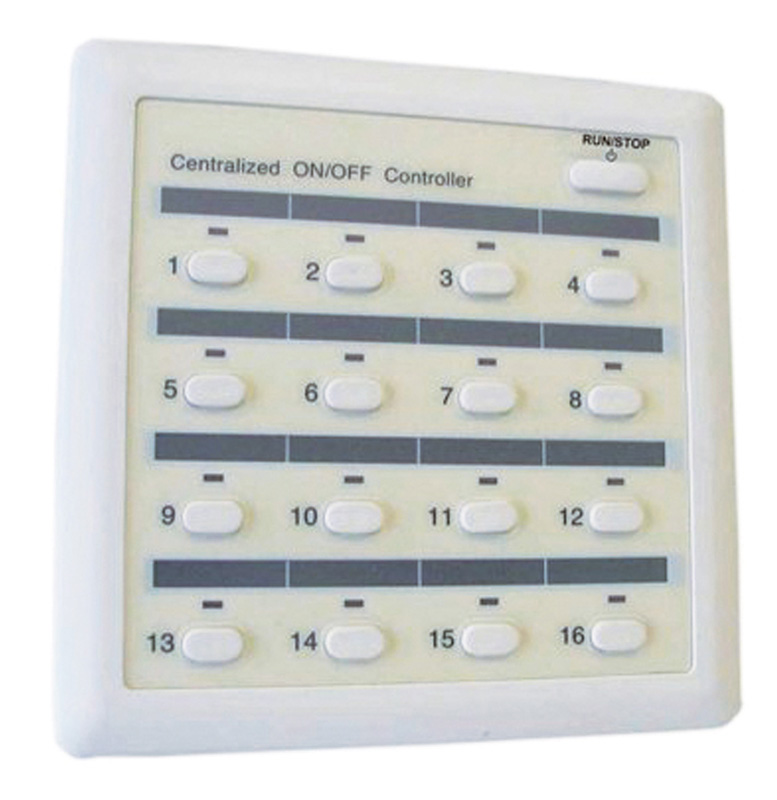

Formschöne Zentralfernbedienung für Aufputzmontage. Jedes Innengerät (bzw. Gruppe) hat eine eigene Taste, wodurch es sehr einfach Ein- oder Ausgeschaltet werden kann. Da ein Teil des Moduls nach hinten herausragt, muss in der Wand eine zusaetzliche Vertiefung von mind. 55mm sein. Die Zentralfernbedienung wird über Schraubklemmen und einer 2-Adrigen Steuerleitung am H-Link (Verbindungsleitung zwischen Innen- und Aussengeräten) angeschlossen (mind. 2x 0,75mm² Abgeschirmt). Zusätzlich muss eine Versorgungsspannung von 230V/50Hz angeschlossen werden. Abmessung Sichtbar (HxBxT) 120x120x18mm Abmessung Rückseite (HxBxT) 71x102x55mm (Öffnung in Wand)
Es können bis zu 16 Gerätegruppen an einer Zentralfernbedienung anschlossen werden (eine Gerätegruppe besteht aus einer Inneneinheit mit Kabelfernbedienung und bis zu 15 weitere Inneneinheiten, die mit an der gleichen Kabelfernbedienung angeschlossen sind). Der Betrieb ist fuer H-Link und H-Link II bereits vorgesehen. Es können bis zu 8 Zentralfernbedienungen an einem H-Link angeschlossen werden.
Einstellmöglichkeiten:
- Ein- / Ausschalttasten eines einzelnen Gerätes (Gruppe) - Ein- / Ausschalttasten aller angeschlossener Geräte - Anzeige des Gerätestatus ueber LED: An/Aus/Störung (blinkt bei Störung) - Timer Betrieb (falls der optionale Timer PSC-A1T angeschlossen ist)
Optionale Ausgangs- und Eingangssignale über Stecker PCC-1A
- Externe Ein/Aus Schaltung über gepulsten oder permanenten potenzialfreien Eingang. - Externe Not-Stopp Schaltung, aller angeschlossener Inneneinheiten. - Betriebsanzeige, sobald eine Inneneinheit aktiv ist. - Alarmanzeige, sobald eine Inneneinheit einen Fehler meldet.
