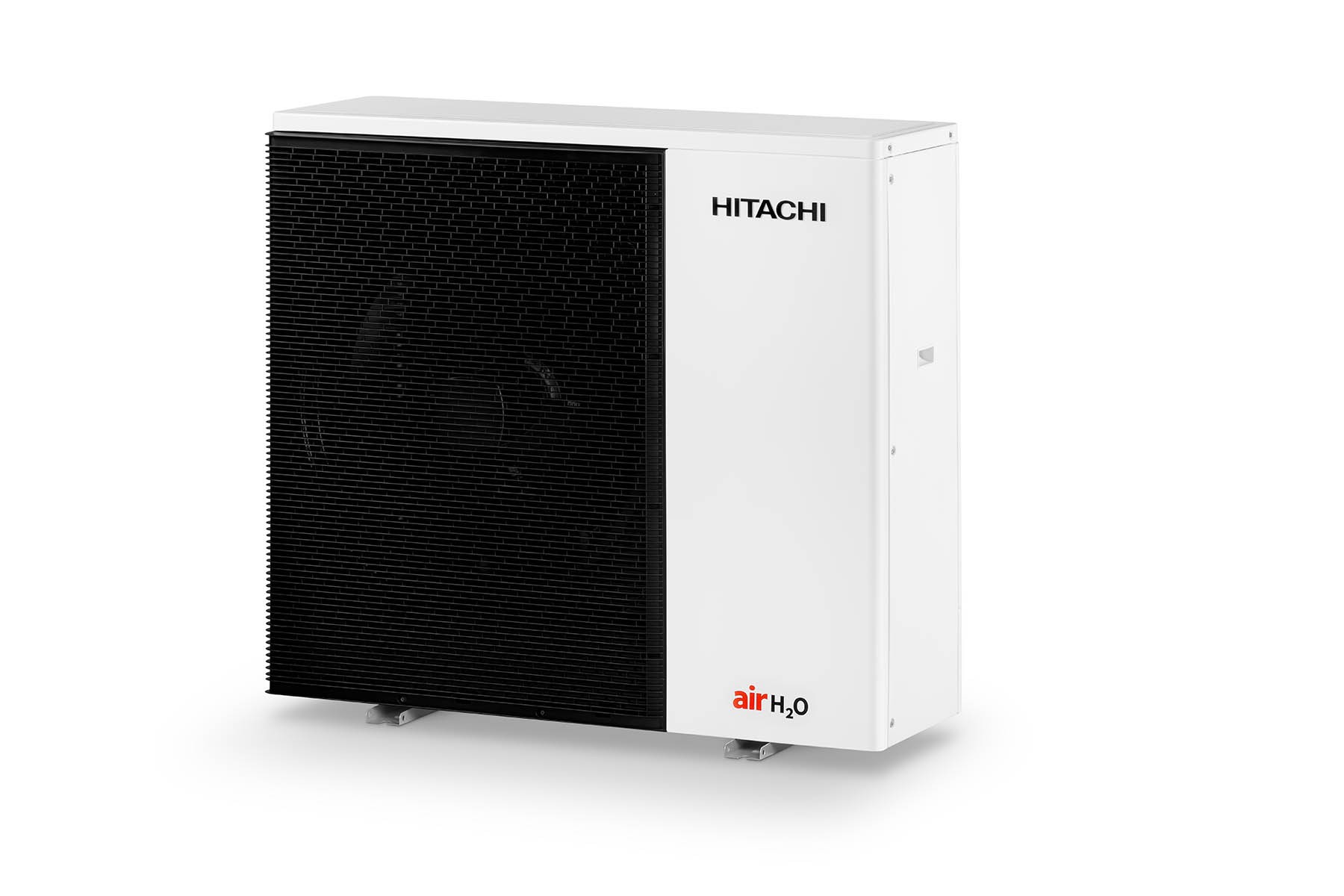

MONOBLOCK HYDROSPLIT - AUßENGERÄT
Mit dieser Serie werden die besonderen Anforderungen einer modernen Split-Wärmepumpe erfüllt.
Gehäuse aus galvanisiertem und lackiertem Stahlblech: Gehäuse in Verkehrsweiß (RAL 9016) und einem Schwarzen Ausblasgitter. Durch die Zweifarbigkeit hebt sich das Gerät von normalen Split-Geräten ab und passt sich modern in die Gebäudeumgebung ein. Das Gehäuseblech wurde auf 1mm Wandstärke erhöht, welches die Stabilität verbessert und interne Geräusche stark reduziert.
Die sehr kompakte Bauform ermöglicht den Service komplett von der Vorderseite und von oben. Die komplette Elektronik der Außeneinheit samt Inverter-Steuerung, befindet sich in einer abgeschotteten und wasserdichten Metall-Einhausung (von oben zugänglich). Die komplette wasserseitige Steuerung befindet sich in der Steuerbox ATW-CBX-01 (Innenmontage), somit müssen keine Steuerleitungen für zusätzliche Komponenten nach Außen geführt werden. Steuerbox- und Außeneinheit werden nur über eine abgeschirmte Busleitung (mind. 2x 0,75mm²) verbunden. Zusätzlich ist es ab dieser Serie möglich, alle Informationen und Einstellungen der Außeneinheit von Innen aus zu bedienen. Der Wärmepumpen LCD Regler ist im Lieferumfang der Steuerbox enthalten.
Es ist nicht notwendig die Außeneinheit während der Montage zu öffnen, da Zuleitung und die Verbindungsleitung über eine Steckerkupplung Außen am Gerät angeschlossen werden.

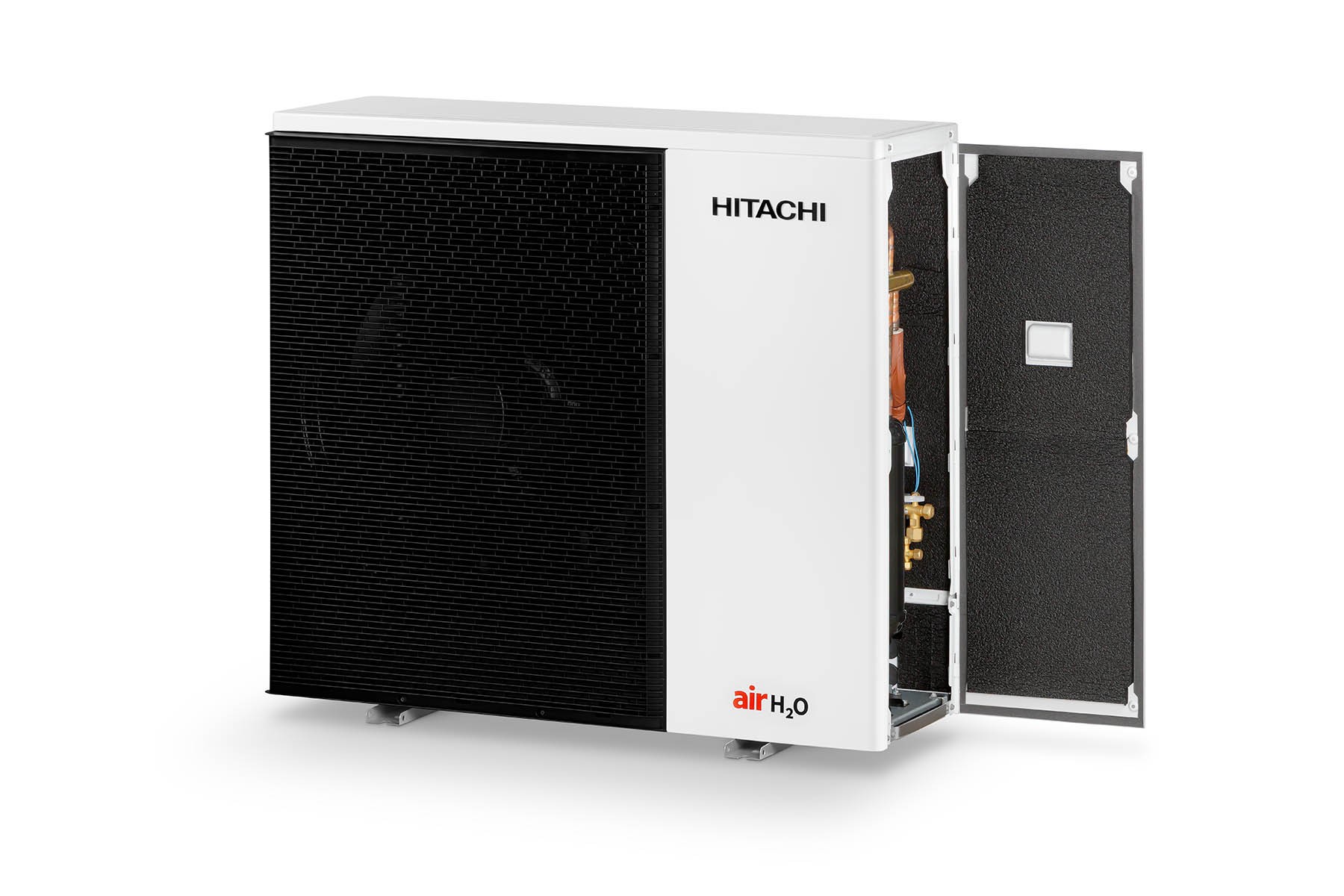

Sämtliche kältetechnischen Komponenten sind im Außengerät bereits eingebaut und die Wärmekopplung nach Innen, erfolgt nur über eine isolierte Wasserleitung. Für die Wasserzirkulation Innen, kann die geregelte Wasserpumpe der Außeneinheit genutzt werden, wenn die Pressung ausreicht. Zusätzlich (empfohlen), kann aber auch ein kleiner Pufferspeicher zwischengeschaltet sein, wo dann auch eine zusätzliche externe Wasserpumpe (ungeregelt) kombiniert wird (Anschluss als WP3). Es ist empfohlen, bei dieser Geräteserie Propylen-Glykol dem Wasser zuzusetzen (Frostschutz).
Kältetechnische Komponenten im Außengerät:
Dieser gesamte Bereich ist zusätzlich Schall- und Wärmegedämmt. Im Hinblick auf die saisonalen Effizienzen und möglichen sehr hohen Wasser-Austrittstemperaturen von bis zu 75°C, kommt die neueste Generation der HITACHI Vollhermetischen R290 Twin-Rollkolbenverdichter (DC-Inverter), welche vibrationsarm auf Schwingungsdämpfern montiert sind. Zusätzlich ist der Verdichter auf einer entkoppelten Bodenplatte installiert, welche ebenfalls über Schwingungsdämpfer verfügt. Durch diese doppelte Entkopplung ist das Gerät besonders vibrationsarm. Die neuen Inverter Verdichter bieten einen effizienten Betrieb selbst im unteren Leistungsbereich. Steuerstromabsicherung, Kompressor Schutz mittels Überstromsicherung, Heißgasüberwachung und Drucktransmitter für Hoch- und Niederdruck. Drehzahlgeregelter Axial-DC Ventilator, statisch und dynamisch ausgewuchtet, ermöglichen den Betrieb bei unterschiedlichsten Außentemperaturen. Der neue und besonders große Flügel ist an den Kannten gezackt (bei Baugrößen ab 4PS), welches die Luftgeräusche der Einheit im Betrieb reduziert. Aufgrund der Größe, konnte auch die Drehzahl des Lüfters abgesenkt werden.
L-förmiger luftgekühlter Verflüssiger aus Kupferrohren mit speziell konstruierten Al-Kühllamellen für optimalen Wärmeaustausch. Der Kältekreis besteht aus Kupferrohren, 4-Wege-Umschaltventil, Flüssigkeitsabscheider, Hochdruckschalter, elektronisch geregeltem Expansionsventil, einem gelötetem Edelstahl Plattenwärmetauscher und Drucktransmittern. Dank der neuen R290 Twin-Rollkolbenverdichter, erzielt das Gerät selbst bei tieferen Außentemperaturen eine stabile Heizleistung auch bei hohen Vorlauftemperaturen. Selbst bei -5°C sind Vorlauftemperaturen von bis zu +75°C nur mit dem Verdichter möglich (und noch bis zu 60°C bei -20°C). Dieses Gerät ist gefüllt mit R290 (Propan) > GWP = 3 / Brandschutzklasse A3.
Hydraulische Komponenten im Außengerät:
Für einen sicheren Betrieb sind bereits folgende Komponenten wasserseitig eingebaut:
Ein gelöteter Edelstahl Plattenwärmetauscher, eine geregelte Effizienzpumpe, ein spezielles Entlüftungs- und Sicherheitsventil speziell für Propan Geräte, ein digitaler Wasserdrucksensor, ein Überdruck-Sicherheitsventil und ein elektronischer Kältemittel Detektor für R290 der in die Reglung integriert ist. Beigelegt ist zusätzlich ein Rückschlagventil, welches in den Rücklauf des Gerätes (Außerhalb) angeschlossen werden muss.
Zusatzfunktionen
- Optionale Funktionen der Außeneinheit können auch Innen aktiviert werden
Zubehör:(Optional)
- ATW-DH0-01 Wannenheizung für Außeneinheiten
- DBS-26 Stutzen für Wanne Außeneinheit
